Podajniki wibracyjne do każdej aplikacji


Podajniki wibracyjne - producent

Podajnik wibracyjny cylindryczny

Podajnik wibracyjny cylindryczny

Oferujemy rozwiązania, które są dostosowane do potrzeb naszych klientów. Nasze produkty są wysokiej jakości. Są wykorzystywane w procesie magazynowania, orientacji i transportu detali. Detali, które są małe lub duże, lekkie lub ciężkie, proste lub skomplikowane. Ale orientowane i podawane z pełną precyzją, dzięki naszym rozwiązaniom dostosowanym do otrzymanych wytycznych.

Jeżeli aplikacja wymaga zastosowania systemów podawczych bądź zespołu podawczego w którego skład wchodzą elementy, takie jak: hooper, dozownik, podajnik wibracyjny cylindryczny, podajnik wibracyjny liniowy z orientacją dostosowaną do założonej wydajności. Oferujemy koordynację budowy takiego zespołu, oraz poszczególnych jego elementów. Od projektowania, aż po uruchomienie i synchronizację jego poszczególnych elementów zgodnie z wytycznymi przekazanymi przez Klienta.

Oferujemy także poszczególne elementy takiego zespołu, które są niezbędne do prawidłowego zorientowania i podania detali według otrzymanych założeń.

Przykłady wyprowadzenia bieżni z zasobników podajników cylindrycznych

Napędy precyzyjne

Oferowane napędy podajników wibracyjnych cylindrycznych w pełni sprostają coraz większym wymaganiom w zakresie projektowania zespołów podawczych. Zapewniają większą wydajność i oferują możliwości szybkiego przezbrojenia na dynamicznie zmieniającym się rynku automatyzacji.

Centralnie umieszczony napęd elektromagnetyczny wraz górną częścią elektromagnesu to układu, w którym trzy sprężyny łączą podstawę z ramieniem poprzecznym. Zapewnia to proste, ale skuteczne źródło zasilania urządzenia, które konsekwentnie w całym zakresie pracy gwarantuje spójność, stabilność oraz łatwą obsługę.

Dodatkowo konstrukcję napędu podkreśla atrakcyjny i funkcjonalny design.

W połączeniu z osłoną napędu, która może być malowana na życzenie Klienta wg palety RAL, nasz napęd jest idealnym rozwiązaniem dla branż wymagających, także estetycznego wyglądu.


Napęd precyzyjne przeznaczone do orientacji mikro elementów, np. elektroniki. Posiadają zwartą konstrukcje i wszechstronność obsługi. Przeznaczone do podawania szerokiej gamy mikro i małych elementów. Są idealnym rozwiązaniem dla zasobników przeznaczonych do bardzo małych części (o wymiarach 5 mm lub mniej) i gładkiej powierzchni. Napędy zapewniają dużą prędkość i wysoką precyzję przy częstotliwości drgań od 150 do 360Hz i małej amplitudzie.



Wymiary

Wymiary

Napędy standardowe

Oferowane napędy podajników wibracyjnych cylindrycznych w pełni sprostają coraz większym wymaganiom w zakresie projektowania zespołów podawczych. Zapewniają większą wydajność i oferują możliwości szybkiego przezbrojenia na dynamicznie zmieniającym się rynku automatyzacji.

Centralnie umieszczony napęd elektromagnetyczny wraz górną częścią elektromagnesu to układu, w którym trzy sprężyny łączą podstawę z ramieniem poprzecznym. Zapewnia to proste, ale skuteczne źródło zasilania urządzenia, które konsekwentnie w całym zakresie pracy gwarantuje spójność, stabilność oraz łatwą obsługę.

Dodatkowo konstrukcję napędu podkreśla atrakcyjny i funkcjonalny design.

W połączeniu z osłoną napędu, która może być malowana na życzenie Klienta wg palety RAL, nasz napęd jest idealnym rozwiązaniem dla branż wymagających, także estetycznego wyglądu.


Napęd standardowe przeznaczone do orientacji małych, średnich i dużych elementów. Posiadają zwartą konstrukcje i wszechstronność obsługi. Przeznaczone do podawania szerokiej gamy elementów. Są idealnym rozwiązaniem do napędu zasobników przeznaczonych do części (o wymiarach od 10 mm lub więcej) i gładkiej powierzchni. Napędy zapewniają dużą prędkość i wysoką precyzję przy częstotliwości drgań od 100 do 180Hz i małej amplitudzie.



Wymiary

Wymiary

Zasobniki stożkowe

Zasobniki stożkowe zapewniają większą przepustowość detali. Wraz ze wzrostem promienia elementy rozdzielają się na bieżni. W razie potrzeby szerokość bieżni oraz jej skok mogą być dostosowane do różnych aplikacji.

Takie rozwiązanie dla bieżni zamkniętej jest szczególnie odpowiedni do zastosowań farmaceutycznych.



Wymiary

Wymiary

Zasobniki cylindryczne

Zasobniki cylindryczne zapewniają ciągłe doprowadzanie detali z zastosowaniem bieżni otwartej. Są one idealne do małych i średnich elementów, ale mają ograniczone zdolności dla niektórych aplikacji.

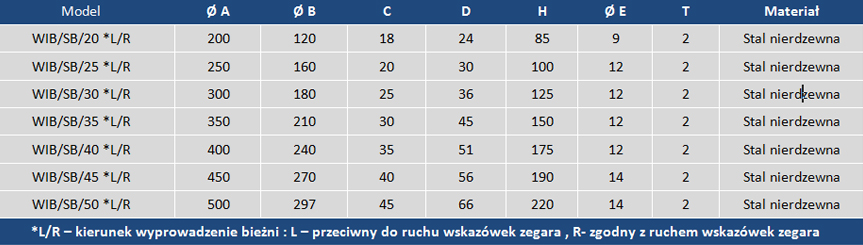

Wymiary

Wymiary

Zasobniki schodkowe

Zasobniki schodkowe posiadają narastający promień i są przystosowane do wstępnej orientacji detali. Pojemność jest większa niż zasobniku cylindrycznym. Kolejną zaletą jest nie zakleszczanie się detali na całej długości bieżni. Zasobniki mogą być powlekane wewnątrz powłoką PU.



Wymiary

Wymiary

Galeria zdjęć
